霍爾效應測厚儀:高級版霍爾效應測厚儀Minitest 7400FH詳細介紹：

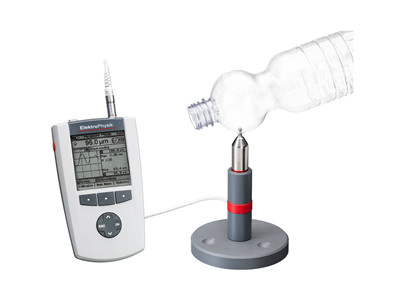

高級版霍爾效應測厚儀Minitest 7400FH是便攜式的厚度測量工具，可準確測量厚達24mm的材料。便攜而小巧的外形使其可在生產現場和實驗室進行操作。MiniTest 7400FH可簡單，無損，高精度的測量非磁性材料的厚度，無論它們的大小、形狀和材質如何。它還是尖角，小半徑和復雜形狀工件理想的測量工具。
高級版霍爾效應測厚儀Minitest 7400FH特點：
- 測量厚度高達24mm
- 是復雜形狀的瓶子、鋁罐、玻璃和塑膠工件的理想測量工具
- 對于復合材料，在航空或汽車行業里的形狀復雜的鋁或者鈦部件
- 用戶菜單控制界面
- 上下文關聯的在線幫助
- 統計過程控制功能
- 通過數字信號處理極其準確
- 探頭頂端使用耐磨硬質合金
- 用于重復測量的高精度的鋼珠
- 高達每秒20個數據的記錄速度
- 探頭集成數字信號處理
- 高達5點的多點校正
- 易于讀值的大屏幕
功能強大主機：
MiniTest 7400FH 可顯示當前測量值，最大最小值，偏移模式，另有統計圖表，實時趨勢圖，高達 200個批組的數據庫，并且存儲量增至自動存儲高達240,000個數據，如每組1,200 個數據。
SIDSP® 技術 確保更高精度：
MiniTest 7400FH采用了內置傳感器數字信號處理功能(SIDSP®). 所有測量信號在傳感器內數字化生成、完全數字化處理。僅處理完畢的數值才會傳輸?shù)街鳈C(jī)進行顯示、統計分析和儲存。
先進的參考鋼珠設計：
MiniTest 7400FH使用特別處理的參考鋼珠。鋼珠這樣設計的結果可提高
測量重現性達到的0 . 5%。參考鋼珠的尺寸有1mm、1.5mm、2.5mm、4.0 mm(FH4)，和2.5mm、4 mm、6mm和9mm (FH 10)。測量范圍也可以通過磁性鋼珠進行擴展，以便測量非常厚的壁厚，諸如鋁或者鈦制成的發動機部件，或非常厚的塑料制品。
創新菜單控制及數據歸檔
MiniTest 7400FH由易懂的菜單控制操作， 并進行數據歸檔，和普通電腦的應用程序類似。全程提供操作幫助，有上下文關聯的幫助主題。
高級版霍爾效應測厚儀Minitest 7400FH技術參數
|
|
MiniTest 7400FH |
|
|
原理 |
靜磁原理 |
|
|
數據存儲 |
240000 |
|
|
低端分辨率 |
0.1μm（FH4）/0.2μm(FH10，F(xiàn)H10-M) |
|
|
重復性 |
優于±(1μm+0.5%讀值) |
|
|
記錄速率 |
1，2，5，10，20個讀值每秒(可選) |
|
|
校準模式 |
原廠校準，零點校準，零點+多達4點校準 |
|
|
測量單位 |
公制(μm，mm)，英制(mils，inch) |
|
|
統計圖表 |
數字,趨勢圖，柱狀圖 |
|
|
接口 |
RS232 TTL + IrDA 1.0 |
|
|
操作溫度 |
-10℃ ~ +60℃(保存溫度-20℃ ~ +80℃) |
|
|
尺寸/重量 |
153mm x 89mm x 32mm / 310g |
|
|
供電 |
4 x AA(LR06)電池，或可選電源(90-240V / 48-62Hz) |
|
高級版霍爾效應測厚儀Minitest 7400FH探頭參數：
|
型號 |
測量范圍 |
精度 |
使用鋼球尺寸 |
標配數量 |
|
FH4 |
0-2mm |
±(3μm+1%讀值) |
1.5mm |
100顆 |
|
0-3.5mm |
±(5μm+1%讀值) |
2.5mm |
100顆 |
|
|
0-6mm |
±(10μm+1%讀值) |
4mm |
50顆 |
|
|
FH4-M |
0-2mm |
±(3μm+1%讀值) |
1.5mm |
100顆 |
|
0-3.5mm |
±(5μm+1%讀值) |
2.5mm |
100顆 |
|
|
0-5mm |
±(20μm+2%讀值) |
1.5mm(磁性鋼球） |
25顆 |
|
|
0-6mm |
±(10μm+1%讀值) |
4.0mm |
50顆 |
|
|
0-9mm |
±(40μm+2%讀值) |
3.0mm(磁性鋼球） |
20顆 |
|
|
FH10 |
0-4mm |
±(5μm+1%讀值) |
2.5mm |
100顆 |
|
0-7mm |
±(10μm+1%讀值) |
4.0mm |
50顆 |
|
|
0-10mm |
±(20μm+1%讀值) |
6.0mm |
25顆 |
|
|
0-13mm |
±(20μm+1%讀值) |
9.0mm |
10顆 |
|
|
FH10-M |
0-4mm |
±(5μm+1%讀值) |
2.5mm |
100顆 |
|
0-7mm |
±(10μm+1%讀值) |
4.0mm |
50顆 |
|
|
0-10mm |
±(20μm+1%讀值) |
6.0mm |
25顆 |
|
|
0-13mm |
±(20μm+1%讀值) |
9.0mm |
10顆 |
|
|
0-16mm |
±(40μm+2%讀值) |
4.0mm(磁性鋼球） |
20顆 |
|
|
0-24mm |
±(60μm+2%讀值) |
6.0mm(磁性鋼球） |
20顆 |
高級版霍爾效應測厚儀Minitest 7400FH結構圖：
高級版霍爾效應測厚儀Minitest 7400FH：MiniTest 7400FH 主機，操作說明光盤，包括德語/英語/法語/西班牙語/葡萄牙語/意大利語，簡短說明，4節 AA 電池，型號 LR06，塑料手提箱，橡膠保護套帶定位裝置，MSoft 7 專業版 U盤 (創建和管理批次的數據傳輸軟件 用于 MiniTest7400 FH )，磁性螺絲刀
推薦配件：1,MiniPrint 7000 數據打印機包含充電器；2,NiMH蓄電池快速充電器；3，NiMH-Akku AA HR6 1.2 V 電池(MiniTest FH 需要4節)
4，用于直徑1 . 0 m m 鋼珠的F H 4探頭基礎校正套裝: 零校準標準和一套直徑1.0mm鋼珠（100粒）
5，擴展FH4探頭量程的校正套裝：用于直徑1.5mm和直徑3mm磁性鋼珠的零校正標準; 約8mm高精度標準；直徑1.5mm磁性鋼珠套裝（25粒）；直徑3mm磁性鋼珠套裝（20粒）
6，擴展F H 1 0 探頭量程的校正套裝： 約1 8 m m 高精度標準；直徑4 m m 磁性鋼珠套裝（ 2 0粒） ； 直徑6 m m 磁性鋼珠套裝（ 2 0 粒）
7，腳踏開關用于數據儲存的觸發，可連接外接電源
8，用于 MiniTest 7200 FH/MiniTest7400 FH 的有帶肩背包防塵套
9，多用接線盒含USB線纜，用于連接
– 外接電源
– 腳踏開關
– 報警裝置
– 頭戴耳機
– PC
– USB 適配器線纜
– RS232 適配器線纜
